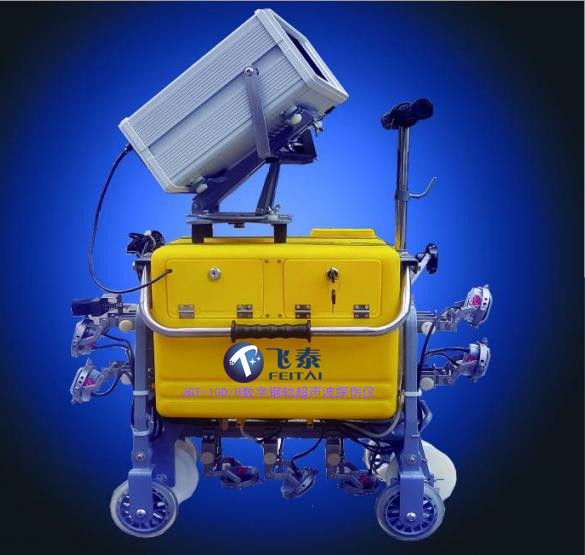

JGT-10D/H型鋼軌超聲波探傷儀，是我公司自主研制開發的新一代數字式小型鋼軌超聲波探傷儀，適用于國產和進口43kg/m～75kg/m鋼軌中存在的各種缺陷。

該儀器符合中華人民共和國鐵道行業標準TB/T2340-2012《鋼軌超聲波探傷儀》。請?jiān)谑褂帽緝x器前，詳細閱讀本說明書，并確定您已掌握正確的操作步驟。

儀器顯示與操作

1 儀器前面板與操作方式概述

1.1 本儀器使用高亮度彩色液晶寬屏，長寬比例為16:9，分辨率達到800X480,可以最多顯示2.4米B超圖形。儀器有四種顯示方式，分別為A超多通道顯示，A超單通道顯示，B超顯示，AB超同屏顯示。

JGT-10D/H型鋼軌超聲波探傷儀儀器顯示與操作

1.2 儀器配有12個按鍵， 這個12個按鍵可以在不同顯示狀態下執行不同功能功能。見（圖1-1）其中，按鍵上黑體字所寫的功能直接按就可以執行， 而所標的紅色功能需要按住【鍵轉換】的同時按相應的鍵執行功能， 在這里【鍵轉換】的功能和電腦中的Ctrl和Shift是一個意思。例如真對【F1】鍵，在B超顯示畫面直接按執行【標記】功能，如果按住【鍵轉換】再按【F1】則執行【線寬】功能。 這里【F1】，【標記】，【線寬】都指同一個按鍵，只是功能不一樣。

1.3 在一些顯示情況下， 【F1】~【F6】將執行和所標示不一樣的功能， 這時候屏幕上會有提示每個功能鍵所標示的功能。 也就是說，只要屏幕上有特別指示功能鍵的功能，按相應的功能鍵將會執行頻幕所提示的功能而不執行按鍵上所標示的功能，例如，屏幕上提示，“F2 方門” 這時【F2】鍵將不執行【j精/拼】，而執行方門功能，如果屏幕上沒有提示，則執行鍵上所標示的功能，當然前提是此鍵所標示的功能在當前顯示下有意義。

1.4 有些功能需要長按才起作用，列如【背景】，【A超校對】【關機】?！就@模式】這時要執行這些功能應當按住按鍵不松手，直到功能執行為止。這種叫做長按。通常長按需要按上幾秒鐘。 按一下就放手，這個叫做點按，長按和點按是執行不同功能的。

1.1 A超多通道顯示方式概述

本顯示方式可以同時顯示各個通道波形， 屏幕共有6條基線，上面三條出波向上，顯示70度波形，第一條基線為直70基線，顯示6,6A通道波形，為了防止直70打到螺孔，其出波聲程被方門限制住。第二條基線是1,1A通道共享，第三條基線是2,2A通道共享。1,1A,2,2A都是斜70探頭，下面三條基線分貝是3,4,5通道，分別是37度和0度探頭基線。 本顯示方式還顯示各通道所用的dB值，時間日期，儀器內部溫度，探傷速度，儀器位置，軌型，耦合狀況等信息。（如圖3-1）如果某個通道耦合不好，相應通道的通道號背景色會變紅。在儀器沒有接探頭時，所有通道的通道號背景色應該是紅色的。除了5通道，5通道因?yàn)榻拥氖?/span>0度探頭，有底波作為耦合指示，所以0度沒有設置耦合檢測，底色永遠是藍色的。

如果某個通道有報警，比如0度失波，或者1通道出波，相應通道的dB將變成！，以提示是那個通道報警了。 這個功能可以用來分清楚共享基線上的出波到底屬于那個通道。
