HT-9D焊縫探傷儀是鋼軌焊縫超聲探傷專用的便攜式全數字化儀器。適用于鐵路43～75kg/m鋼軌的探傷。

HT-9D焊縫探傷儀的設計符合中華人民共和國鐵道行業標準：TB/T 2658.21－2007《工務作業  第21部分  鋼軌焊縫超聲波探傷作業》的要求。能有效的檢驗出焊縫軌頭、軌腰、軌底的各種缺陷，基本上掃除了焊縫的檢測盲區。

高效的數據處理可以免除現場的人工計算，消除人工讀數、計算的誤差；強大的管理模式，可以記錄缺陷的動態回波，亦可通過U盤與計算機通訊，生成探傷報告和存檔。

HT-9D焊縫探傷儀性能特點:

*執行TB/T 2658.21-2007《鋼軌焊縫超聲波作業標準》

    1.串列4發12收復合串列式探頭探測軌墻

    2.串列1發10收，用于對軌頭、軌底進行K型掃查

    3.K2.5-250探頭探測軌頭

    4.K2.5-100探頭探測軌底腳

    5.KX通用通道補充探測

*超聲波A型脈沖和B型圖像同屏分區顯示

*全程自動記錄探傷數據功能

*配套計算機播放軟件，可以對探傷數據進行連續回放和分析

*具有防雨、遮陽結構，采用大尺寸高亮度軍工級顯示屏，在強光、低溫下清晰可見。

HT-9D焊縫探傷儀技術指標

1. 衰減器誤差：每12dB工作誤差不超過±1dB；

2. 衰減器：數字顯示，衰減總量80dB；步進0.5dB

3. 通道數：4個通道，分別記作K0、K1、K2.5、KX；

4. 靈敏度余量：≥55dB（4MHz  20/Z20-2）；

5. 發射脈沖重復頻率400Hz；

6. 垂直線性度誤差：≤5％；

7. 動態范圍：≥26dB；

8. 水平線性誤差：≤2％；

9. 電噪聲電平：≤20%；

10. 阻塞范圍：≤10mm；

11. 發射脈沖幅度：≥500VP-P（空載）；

12. 回波頻率：4MHZ±15％；

13. 抑制范圍：00%～90%；

14. 報警閾值：為垂直滿幅度的50％，誤差±10％；

15. 探測范圍

K 0： 0-250mm

K 1：0-300mm

K2.5：0-250mm

KX：0-300mm

16. 工作電流：≤500mA；

17. 額定工作電壓：22V（DC）；

18. 電壓適應性：15～26V；

19. 工作環境溫度：-30～50℃；

20. 工作環境相對濕度：20%~90%  RH；

21. 適應軌型：43kg/m、50kg/m、60kg/m、75kg/m；

22. 整機重量：2.5kg；

23. 主機外形尺寸：長×高×寬=245×180×60mm；

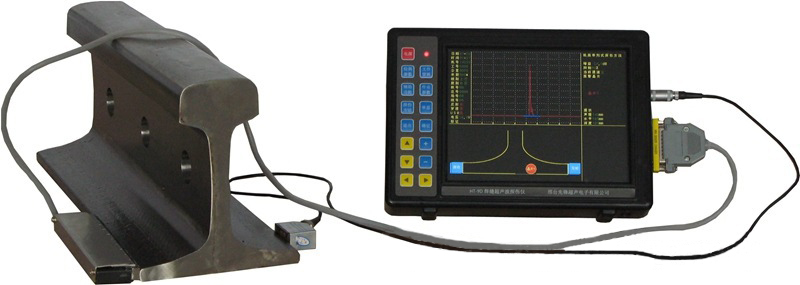

儀器面板：

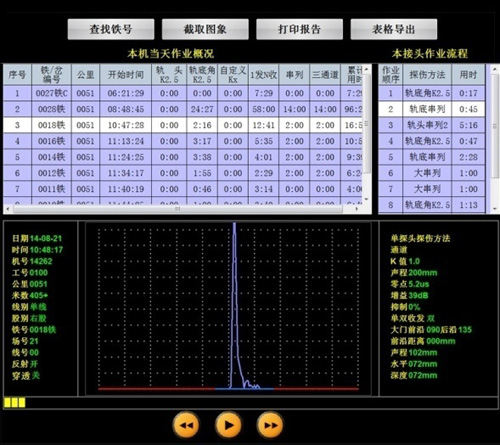

回放軟件：

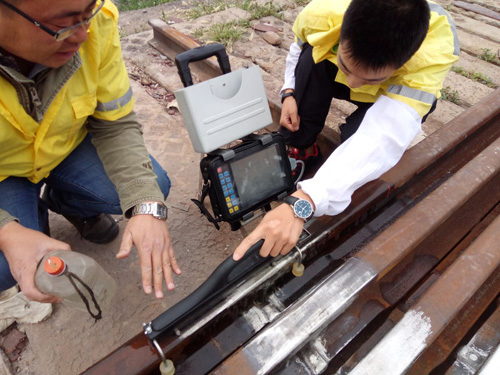

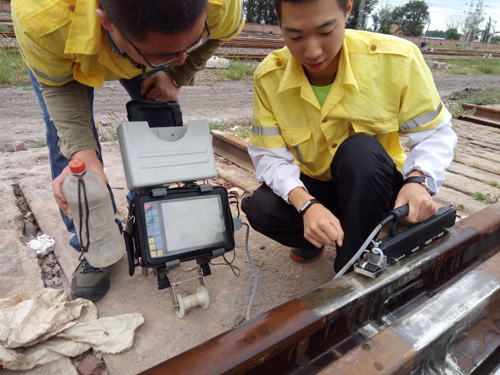

該設備在實際場景中的應用：
