GCT-11 鋼軌超聲波探傷儀器

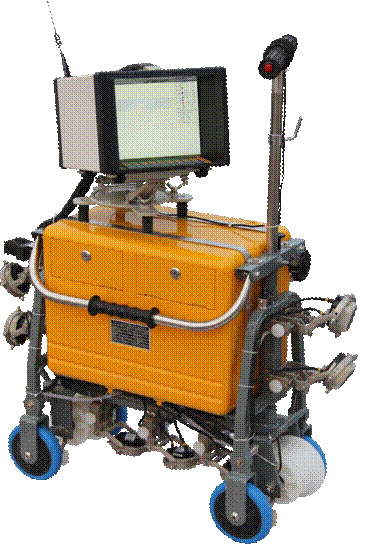

GCT-11 鋼軌超聲波探傷儀器介紹

GCT-11 鋼軌超聲波探傷儀器是GCT-8C 鋼軌探傷儀的升級產品；執行 TB/T 2340-2012《鋼軌超聲波探傷儀技術條件》。在國內外首次實現鋼軌探傷數據的遠程無線傳輸，便于對現場探傷作業的監控和技術指導，是探傷信息化管理的重大突破，填補國內外空白，具有國際領先水平。

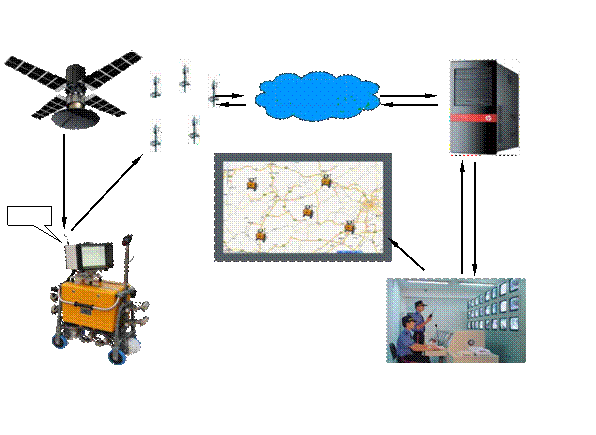

GPRS 通訊系統

GCT-11 鋼軌超聲波探傷儀器配有 GPRS 通訊系統，作業中實時傳輸探傷儀的地理信息并顯示到管理者的顯示屏上。作業完畢，可以將探傷儀存儲的數據傳輸?shù)接脩舻姆?wù)器上。

GCT-11 鋼軌超聲波探傷儀器具備的功能

?數據庫軟件將探傷儀傳回的文件自動分類，統一命名、存放到探傷記錄數據庫。

?探傷數據回放分析軟件。對探傷記錄進行回放和分析。

? 通訊數據庫（管內各級管理人員的郵箱），可以傳輸探傷記錄、探傷報告。

? 電子地圖。顯示管內上道的各臺探傷儀的動態參數（地點、時間、速度等），

?統計、查詢運算、輸出報表功能。統計傷損類型、數量，傷損多發地段，運營條件和傷損的關系等。

? 人員、設備、配件管理庫。

? 探傷作業計劃庫。用于編排探傷計劃。

GCT-11 鋼軌超聲波探傷儀器的特點

■ 具有探傷數據無線傳輸功能和數據庫管理軟件。

■ 具有 9+1 個探測通道。包括 6 個 70°通道、2 個 37°通道、 1 個 0°通道，1 個校準 通道。

■ 8.4 寸軍品漫反射彩色顯示屏,屏幕亮度高，可在陽光下清晰顯示圖像，無鏡面反射光。

■ 儀器配有 40 個軟觸鍵，操作十分簡便，主要功能一鍵操作，可以節省現場操作時間，提高工作效率。

■ 超聲波 A 型脈沖和B 型圖像同屏、同步、分區顯示。可以顯示 2.4 米以上的B 型圖像。具有有 A 型脈沖顯示、B 型圖像顯示兩個區域和兩個參數區。

■ 具有探頭自動檢測功能，行進（探傷）作業中如果超聲波探頭發生故障，可在 3 米內發出提示報警。

■ 可以用雙 45°探傷，根據需要使用雙 45°探傷，并配有雙45°的B 超圖形，用于檢查面狀傷損。

■ 帶有GPS 缺陷定位功能，儀器界面可以顯示經緯度值。

■ 具有全程自動記錄探傷數據功能（作業路線、探傷速度、增益、里程、執機人、GPS 值、上下行、左右股時間、報警情況、靈敏度、倒車狀態、開關機狀態、人工標記等），每天形成一個獨立的文件，可連續記錄保存 60 天的探傷數據。

■ 配套微機播放軟件。探傷作業記錄的數據可以通過播放軟件進行連續播放和分析。并可以對探傷儀探頭的耦合進行全程評價。

■ 具有全防雨結構。

■ 環境適應性好，可以在-30～50℃溫度環境下工作。

GCT-11 鋼軌超聲波探傷儀器主要技術參數

? 探測通道：9+1 個（校對）通道。

? 采樣頻率≥100MH z

? 刷屏速度：60Hz/s。

? 探頭工作頻率： 2MHz。

? 放大器中心頻率：2.1±10%MHz，頻帶寬度：2.5±10%M

? 重復探測頻率：400Hz（每個通道）。

? 探測范圍：0～200mm±5mm（43kg/m 和 50kg/m 鋼軌） 0～250mm±5mm（60kg/m 和 75kg/m 鋼軌）

? 探測靈敏度余量及信噪比：執行 TB/T 2340-2012

? 增益控制范圍：0～80dB。

? 垂直線性誤差：≤ 15%。

? 水平線性誤差：≤2%。

? 動態范圍：≥30dB(抑制小)，2～6dB(抑制大)。

? 28.距離增益補償：70°通道 6～8db,37°和 0°通道 1～3db（WGT-3 試塊上測試）。

? 衰減器誤差：每 12dB 不大于（小于）1dB。

? 報警閾值：回波大于滿幅度的 70%（A~I 通道反射式報警），回波小于回波滿幅度的 30%。

? 報警頻率：70 通道：250Hz;37°通道：500Hz;0°通道：1000Hz。

? 全程記錄儲存文件：60 天，動態 A 脈沖圖像文件大于 600 分鐘。

? 工作電壓：21.6V（6節8A/h聚合物鋰電池串聯），工作時間≥8 小時。

? 耦合劑容量：18L。

? 工作溫度：－40℃～50℃。

? 額定功耗：≤8W。

? 重量：25 ㎏（不含耦合劑）。
