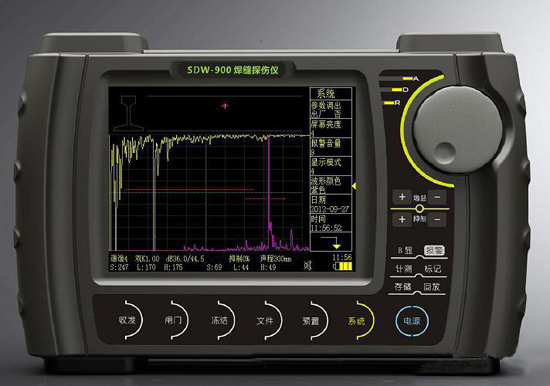

SDW-900數字焊縫探傷儀

SDW-900數字焊縫探傷儀簡介

SDW-900數字鋼軌探傷儀根據鋼軌焊縫探傷的特點，設計四個獨立的超聲波探傷通道，探傷工作時通道自動切換，創新使用一發雙收、弧形探頭的探傷方法，利用靈活的K型掃查架，有效地提高了探傷效率和探傷質量。全程存儲探傷作業的A顯波形和B顯圖形，實現探傷過程的監控和探傷數據事后分析、檢索，自動生成的傷損數據可以直接導入鐵路工務管理信息系統（PWMIS）。該儀器獲得成都鐵路局2011年度科學技術進步獎一等獎。

SDW-900數字焊縫探傷儀的特點

1. 創造一個發射、雙向接收回波的工作模式，同時進行穿透探傷和反射探傷；提高鋼軌焊縫探傷檢測效率；

2. A顯波形與B顯圖像同屏顯示，相互對照印證，便于識別焊縫的傷損；

3. 四個獨立的超聲波探傷通道，探傷時自動切換到工作通道，減少人工操作；

4. 弧面探頭用于軌底三角區探傷，大大提高軌底三角區的探傷效率；

5.具有四個獨立的收發通道，不用反復拔插探頭，方便現場檢測。每個通道都有自己獨立的一套參數，減少了通道切換后參數重復設置。

6.靈活的回波聲程、水平、深度等三個參數的計算，不需要人工做數學計算就能快速準確的得到任何位置的回波數據。

7. 靈活的掃查架，符合TB/T2685.21-2007標準，提高了鋼軌焊縫探傷的檢測效率和質量。

8.儀器可以保存多達9套用戶參數，方便不同人員使用各自的參數探傷。

9.高亮度顯示和低功耗設計，便于野外作業，內部高容量鋰電池采用日本進口電芯，一次充電儀器能連續工作10小時以上；

SDW-900數字焊縫探傷儀技術性能

1. 探測范圍：通道1～3: 100～300mm。

通道4：橫波 — 50～3000mm，鋼縱波 — 50～5000mm。

2.阻尼：通道1～3：固定阻尼；通道4：阻尼小300歐，阻尼大75歐。

3.探頭零點：0～1000us。

4.工作頻率：1M～5MHz

5.探傷靈敏度余量：≥58dB

6.增益調節：0～110，步進0.5dB

7.動態范圍：≥26dB

8.抑制：0%～80%。

9.重復頻率：400Hz

10.水平線性誤差： ≤0.5%

11.垂直線性誤差：  ≤3%

12.阻塞范圍：≤6mm

13.監視閘門：2個獨立的測量閘門，可以分別設置為出波報警或失波報警。

14.電源：11.1V、8.8AH，可連續工作10小時。

15.功耗：8W

16.相對濕度：20%～90%RH

17.環境溫度：-30～50℃

18.重量：  2.6  kg (含電池)

19.尺寸：288x190x90mm   (寬x高x厚)
