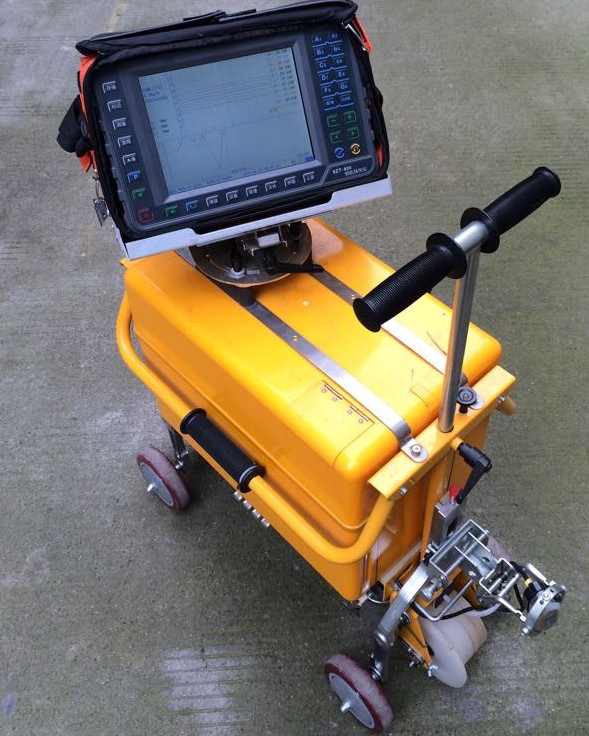

SZT800S數字鋼軌探傷儀

SZT800S數字鋼軌探傷儀是SZT-800的低成本功能縮減版，具有10個通道，不能同時進行37度探頭反射探傷和穿透探傷，沒有探傷靈敏度自動調節和語音傷損報警功能。SZT-800系列鋼軌探傷儀使用了國內先進的鋼軌探傷方法，儀器功能齊備，操作快捷方便，能夠大幅的提高探傷效率。儀器配備8.4吋SVGA(800×600)的彩色工業級顯示屏，能夠以高分辨率顯示A顯波形和B顯圖形。儀器全程存儲探傷作業的數據和儀器的工作參數， 并配有專用的回放管理系統對探傷數據進行回放和檢索。

SZT800S數字鋼軌探傷儀特點：

1)        10個探傷通道，能夠覆蓋整個鋼軌軌頭及軌腰區域。更輕便，操作更簡單，以減少探傷作業人員的勞動強度。

2)        音頻報警和語音提示。

3)        多種顯示模式： 全通道AB顯模式、全通道B顯模式、單通道AB顯模式，滿足各種探傷需求。

4)        高亮度顯示和低功耗設計，便于野外作業，一次充電儀器能連續工作10小時以上。

5)        時間、地點、A超波形、B超圖形、報警信息及儀器的工作參數等探傷作業數據全程存儲?？梢栽赑C計算機上回放探傷數據，以便事后分析和對作業過程進行監控，并能夠?qū)麚p數據導入到工務管理信息系統（PWMIS）的傷損數據庫。

6)        超大的數據存儲容量：儀器可存儲60天以上的作業數據。

7)        快捷的傷損測量方式：能夠快捷地測量傷損距離多個參考點的水平距離，以及傷損的垂直深度。

8)        簡單且人性化的探頭連接方式：10個探傷通道只使用5個航空插頭連接，減少了連接插頭的數目。

9)        獨立連接的校核通道便于傷損校對和驗證。

SZT800S數字鋼軌探傷儀技術性能

1)        探測范圍：能進行鋼軌軌頭及軌腰整個斷面的探測，43、50、60軌聲程范圍為250mm，75軌聲程范圍為300mm。

2)        10個獨立的探測通道：前內70°、后內70°、前外70°、后外70°、向后直70°、向前直70°、向前37°、向后37°(或者前穿透式37°、后穿透式37°)、前0°、后0°。

3)        探頭頻率：2MHz。

4)        衰減器總量80dB，每12dB的工作誤差不超過±1dB。

5)        探測重復頻率：450Hz。

6)        動態范圍：抑制小時動態范圍大于22dB，抑制大時動態范圍為2-6dB。

7)   放大器頻率響應：fo= 2.0M±10%，Δf=2.0M±10%

8)        水平線性誤差：不大于1%。

9)        垂直線性誤差：抑制小時，不大于10%。

10)  阻塞范圍：不大于20mm。

11)        響應時間：探傷儀的響應時間2.22ms。

12)     工作電源：DC11.1V/13Ah標稱鋰電池，連續工作時間大于10h。

13)     環境溫度：-30～50℃。

14)     相對濕度：20%～90%RH。
