無線數據傳輸（僅GCT-11具有該功能）

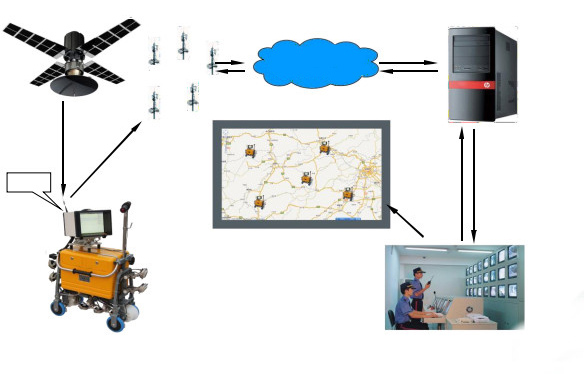

GCT-11鋼軌探傷儀在國內儀器中，率先配備無線數據傳輸系統。系統工作時，儀器通過WIFI網絡先將探傷數據傳輸?shù)绞殖謾C(jī)上，再由手持機通過中國聯通WCDMA的3G網絡將數據傳輸?shù)竭h(yuǎn)程服務器上，管理者或探傷數據分析員可以通過遠程服務器對現場作業進行監控，并可將探傷數據下載下來進行分析。

GCT-11鋼軌探傷儀手持機（以下簡稱手持機），見圖3-30。內置中國聯通WCDMA數據卡，可以登陸3G網絡，并使用安卓系統，實現快速穩定的傳輸數據。

手持機與儀器的數據傳輸原理：手持機創建WIFI熱點，熱點名稱為手持機機號。探傷儀通過內置的WIFI模塊，搜索名稱為探傷儀機號的熱點，搜索到后將自動與其建立連接。通過以上描述可知，只有相同機號的手持機和探傷儀才可一對一創建連接，進行數據傳輸。手持機WIFI信號的覆蓋范圍約為10米左右，當儀器和手持機超過該距離時，儀器將無法搜索到對應WIFI信號，數據傳輸將斷開。一般建議手持機由探傷副執機手?jǐn)y帶和操作

手持機顯示界面說明：

第一欄說明：

GPS：表示GPS信號。其后所跟的圖標為信號的強度，沒有信號時為紅色叉號。

3G：表示3G信號。其后所跟的圖標為信號的強度，沒有信號時為紅色叉號。

儀器：表示手持機與探傷儀器的連接狀態。綠色表示已連接，紅色表示未連接。

服務器：表示手持機與服務器的連接狀態。綠色表示已連接，紅色表示未連接。

表示手持機剩余電量。顯示整個圓時，電池為滿電量。

第二欄說明：

顯示手持機名稱以及手持機可以連接的探傷儀器編號。

第三欄說明：

顯示手持機GPS定位信息（時間，經度，緯度）。

第四欄說明：

顯示標記代號，以及簡單操作提示。

手持機使用方法：

觸摸屏：手持機可使用觸摸屏和按鍵兩種方法進行操作。觸摸屏操作時，請用指尖點擊觸摸屏即可輕松地選擇項目和執行功能，勿用鋼筆等尖銳物進行操作，以免損壞觸摸屏無法正常顯示。按鍵操作時可使用“上下左右”按鍵進行項目選擇，使用“NET”按鍵執行，或使用“ESC”按鍵退出項目選擇。

開機：在關機狀態下，長按手持機右下角的紅色電源鍵3秒打開電源。開機后屏幕顯示“選擇要使用的應用程序：啟動器---手持機”，點擊屏幕“手持機”選項即可。

關機：在開機狀態下，長按手持機右下角的紅色電源鍵3秒，手持機屏幕上會出現關機對話框，點擊屏幕的“關機”按鈕后點擊“確定”即可關機。

打標記：在與儀器連接正常，屏幕點亮的狀態下，按F1鍵，會有對話框彈出，根據界面的提示，輸入對應標記的代號，即可完成打標記操作。此時儀器B顯區域會出現所打標記。

快捷鍵：手持機右側兩個按鍵為打標記快捷鍵，上邊的按鍵為無傷標記，下邊的按鍵為焊縫標記，在開機狀態屏幕未點亮?xí)r也可進行打標記操作。左側鍵為保留按鍵。

打岔號：在屏幕點亮的狀態下，按F2鍵，會有對話框彈出，輸入4位所需岔號。即可完成打標記操作。（岔號共四位，格式如0001,0123,1234）此時儀器B顯區域會出現所打岔號。

屏幕休眠與點亮：在開機狀態下，按右下角的紅色電源鍵，屏幕會熄滅，進入休眠。再次按下屏幕即點亮。在現場如果在不打標記或岔號的情況下可以讓屏幕休眠，以節約電量。

充電：當手持機電量不10%時，儀器將提示電量不足，需對電池進行充電。充電時將隨機的電源適配器連接到儀器的充電接口，見圖3-30。然后將電源適配器連接到220V交流電源進行充電。當電池電量顯示為“100%”時，充電完成，取下電池適配器即可。

安裝更換電池：在手持機關機狀態時，將后面板的電池鎖緊鈕向下旋轉90度，拿下電池蓋板后可安裝或取下電池。安裝時要注意電池的極性，電池有字符的面向上。完成電池更換后要蓋上電池蓋板，然后將電池鎖緊鈕向上旋轉90度后鎖緊即可。

安裝中國聯通數據卡：安裝聯通數據卡時，應首先取下電池，然后將數據卡金屬面朝下插入SIM卡槽內。
