GCT-11超聲波鋼軌探傷儀

什么是鋼軌探傷

鋼軌是軌道結構的重要部件，直接承受機車、車輛荷載的作用，它的強度和狀態直接關系到鐵路運輸?shù)陌踩⑵椒€(wěn)和暢通。

鋼軌在生產和使用過程中容易出現裂紋等內部缺陷，這些內部缺陷肉眼難以觀察到，由于這些缺陷的存在容易造成安全隱患。甚至危害人身安全。利用超聲波無損檢測技術可以檢測出鋼軌內部是否有隱患。預防事故，保證質量。

GCT-11超聲波鋼軌探傷儀產品概述

GCT-8C鋼軌探傷儀和 GCT-11超聲波鋼軌探傷儀是手推車式數字鋼軌超聲波探傷儀，其中GCT-11鋼軌探傷儀具有3G互聯網通訊功能，兩種儀器執行TB/T 2340—2012《鋼軌超聲波探傷儀》。適于探測43kg/m～75kg/m鋼軌母材中存在的各種缺陷。

該儀器具有一個主機，超聲波探頭，盛耦合劑的水箱，以上三部分安裝到探傷手推車上。

GCT-11超聲波鋼軌探傷儀儀器特點

1. 9個探測通道，其中0°通道一個；37°通道兩個（前37°、后37°）；70°通道六個（前70°、后70°、前內70°、前外70°、后內70°、后外70°）。

2. 2種顯示方式，即超聲波A型和B型顯示方式。具有A型脈沖顯示、B型圖像顯示兩個區域并同步顯示，工作時互不干擾。顯示屏還有兩個參數區，顯示作業參數和動態參數。

3. 自動全程記錄探傷數據功能（作業路線、探傷速度、時間、報警情況、靈敏度等），可連續記錄保存60天的探傷數據。也可人工（手動）存儲探傷數據。

4. 配套的微機播放軟件。探傷作業記錄的數據可以通過播放軟件進行連續播放和分析。

1. GCT-11鋼軌 探傷儀配備手持機，可以通過互聯網實現數據遠程傳輸和控制（GCT-8C除外）。

2. 具有GPS衛星定位功能。

3. 8.4寸彩色漫反射顯示屏，屏幕尺寸大，可以顯示2.2米以上的B型圖像；亮度高，無需遮光罩，在陽光下清晰顯示圖像，各個通道的A型脈沖和B型圖像用不同顏色分開，便于觀察。

4. 該儀器配有40個觸摸鍵，操作十分簡便，主要功能（靈敏度、報警開關、軌型選擇、導出文件、里程校對等）一鍵操作，可以節省操作時間。

5. 儀器具有探頭自動檢測功能，探傷作業中如果探頭發生故障，可在3米內發出提示報警，還可以監控超聲波探頭是否與鋼軌耦合良好，并通過回放軟件判定現場探傷人員設定的靈敏度是否正常。

6. 環境適應性好可以在-30～50℃溫度環境下工作。用戶亦可定制-40～50℃的寬溫型。

7. 全防雨結構, 防水性好。儀器外形新穎簡潔，將控制鍵盤和遮光罩融為一體，按鍵操作方便，內置高容量鋰電池組，安全環保，待機時間長。

GCT-11超聲波鋼軌探傷儀 主要技術參數

■　探測通道：9個通道。

■　刷屏速度：60Hz/s。

■　探頭工作頻率：斜探頭2MHz。

■　重復探測頻率：400Hz（每個通道）。

■　探測范圍：0～200mm±4mm?。?3kg/m和50kg/m鋼軌）；　0～250mm±5mm　（60kg/m和75kg/m鋼軌）。

■　增益控制范圍：0～80dB，步進0.5dB。

■　探測靈敏度余量：執行TB/T 2340-2012。

■　動態范圍：≥16dB(抑制小)，2～6dB(抑制大)。

■　水平線性誤差：≤2%。

■　垂直線性誤差：≤15%。

■　衰減器誤差：每12dB誤差不超過±1dB。

■　報警閾值：回波大于滿幅度的50%（A～I(xiàn)通道反射式報警），回波小于回波滿幅度的30%（0°或雙45°通道穿透式報警）。

■　報警頻率：70°通道：250Hz（20°偏角斜射）、750Hz（直射）；37°通道：500Hz；0°通道：1000Hz；探頭失檢報警：2000Hz；超速報警2000Hz。

■　儲存文件：全程自動存儲文件可保存60天，手工存儲文件2000個；動態Ａ脈沖圖像：≥60分鐘。

■　工作電壓：18～26V。

■　額定功率：≤8W。

■　工作溫度：－30℃～50℃。（可以提供－40℃～50℃的產品）

■　耦合劑容量：18L。

■　重量：25㎏（不含耦合劑）。

GCT-11超聲波鋼軌探傷儀安全防護

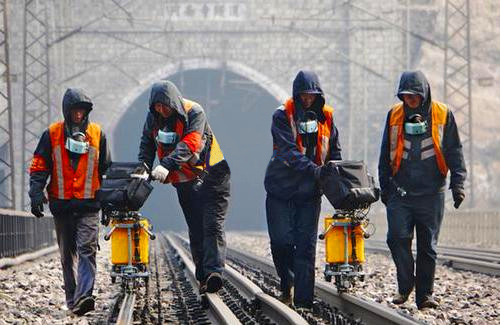

GCT-11鋼軌探傷儀為在役鋼軌的探傷設備，使用環境較為危險復雜。做好人員和儀器的安全防護工作至關重要。探傷作業時應做到如下防護：

? 每臺儀器應配備兩名執機人員，一名執機和一名副執機手。保障儀器可以隨時停止作業并且下道避車。

? 執機手和副執機手在冬季或干燥季節應佩戴防靜電手套。防止因人體的高壓強靜電造成儀器損壞。

? 作業時嚴禁在儀器開機狀態下插拔儀器的任何連接插頭，防止造成人身及儀器受損。

? 儀器下道時，應關閉儀器電源并將儀器翻板打起。防止搬運時損傷儀器及探頭。

? 避車時應將探傷小車順?shù)撥壏较蚍胖茫⑦h(yuǎn)離列車至安全距離，防止列車氣流將人員和儀器吹翻造成事故。

? 惡劣天氣，如強雷暴、暴雨等等天氣時，不可上道作業。

? 安全防護是對探傷作業的安全保障，上道作業要嚴格按鐵路安全規則進行安全生產。
